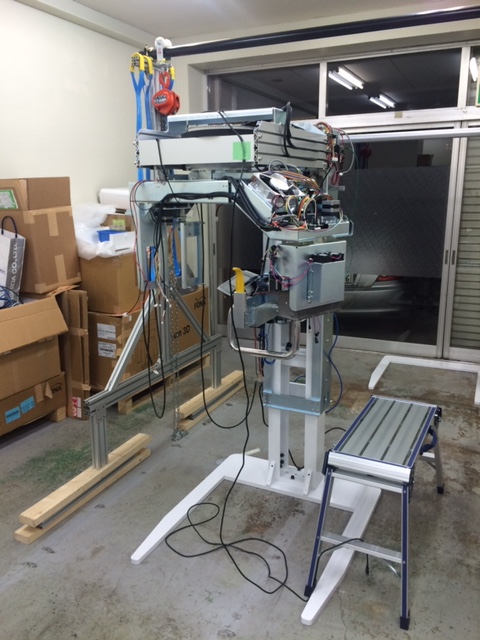

試験用治具を２回製作した後、試作１号機の製造を行いました。
この機械の筐体は別会社製作です。
「歯科用X線装置-試作1号機」
技術情報一覧
「歯科用X線装置-改良の日々」
３Ｄで詳細の検討をして製作したものでも、やはり手直しは発生するものです。

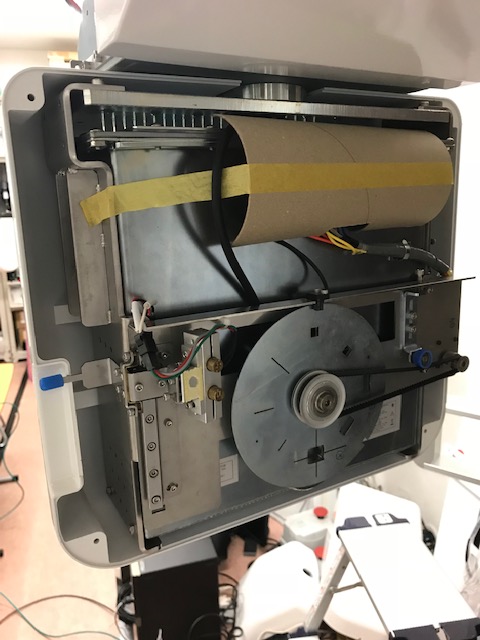

写真はⅩ線の照射部です。
「歯科用X線装置-改良の日々2」
３Ｄで詳細の検討をして製作したものでも、やはり手直しは発生するものです。

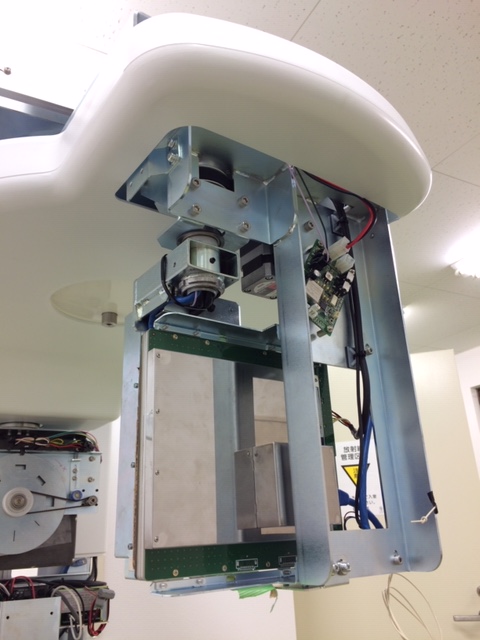

写真はX線のセンサ部です。

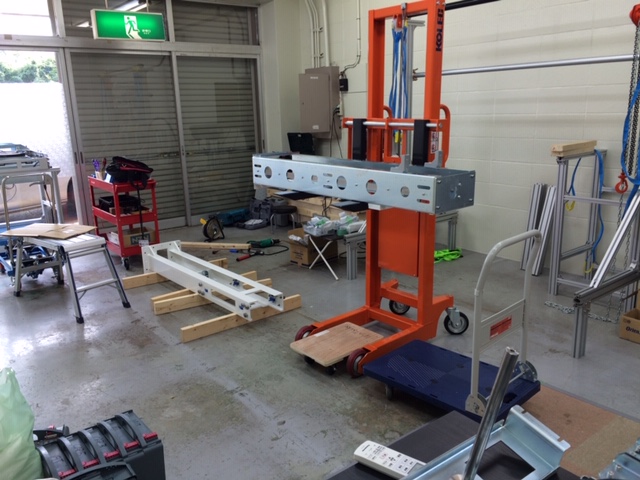

「歯科用X線装置-試作2-3号機（製作中）」
顧客社内試験用とEMC試験用とで2台同時製作しています。
基本的には軽作業しかしない（できない）作業場ですので、大きい部品の取り回しは大変です。

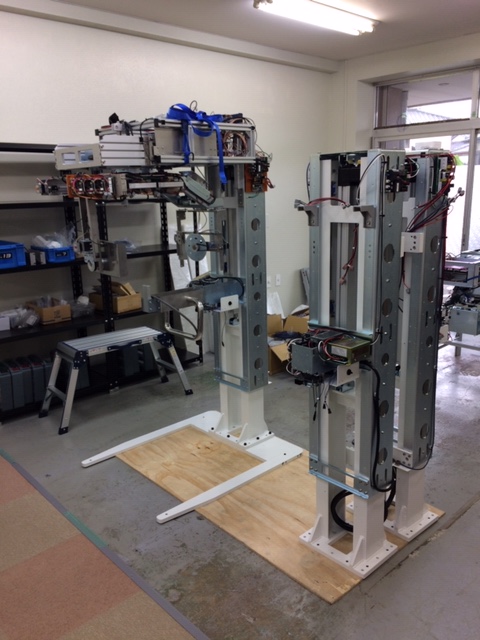

「歯科用X線装置-試作2-3号機」
顧客社内試験用とEMC試験用とで2台同時製作しました。
写真には実は3台写っています。
「歯科用X線装置-試作2-3号機」
顧客社内試験用とEMC試験用とで2台同時製作しました。
ユニット同士は納入後組立します。

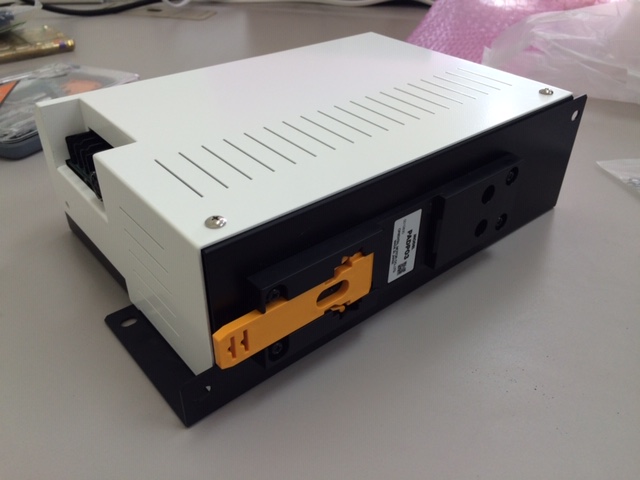

「コントロール基板の筐体-裏面」
制御盤内に収める様なBOXの試作です。
0.8tの板金で製作してもらいましたが、イメージより重い感じです。

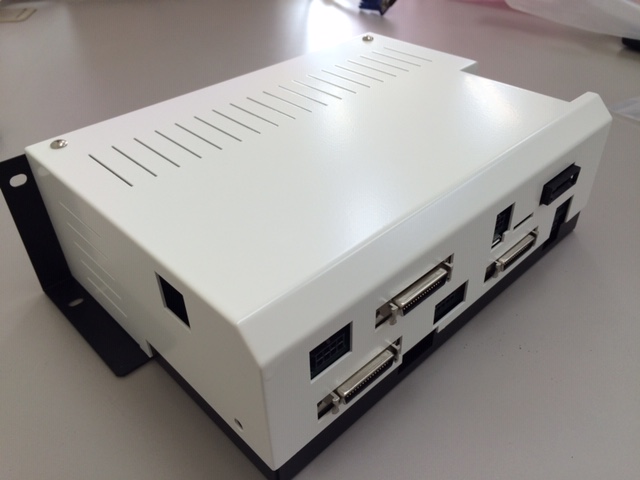

「コントロール基板の筐体」
制御盤内に収める様なBOXの試作です。
0.8tの板金で製作してもらいましたが、イメージより重い感じです。
「タッチパネルの筐体」
装置用のタッチパネルということと、納期・予算の関係で金属の筐体での製作になりました。
三菱やキーエンス等のタッチパネルであれば専用のアルミ筐体が安く購入できるのですが・・・。
「歯科用Ⅹ線装置-座位タイプ」
以前に数台試作した歯科用Ⅹ線装置ですが、派生ＰＪの座位タイプの試作機を製作しました。
今回はデザインから筐体製作まで弊社担当で進めました。
弊社作業場で製造できるギリギリのサイズでした。
「歯科用Ⅹ線装置-座位タイプ-設計中」
座位タイプの検討中資料。
椅子は範囲外でした。
「加工治具」
円盤状のワークを削る為の治具です。
刃物部分は範囲外でした。
「台湾加工品-SUS削り」
SUS304の削り出し部品です。
今回は台湾で製作しました。
